Antenna Alignment Tool - AAT Mini
Z dokładnością wiodącą w branży – ± 0,3° RMS w azymucie oraz ±0,1° w kącie nachylenia (tilt) i przechyłu (roll) – narzędzie wyrównujące Sunsight AAT Mini stanowi idealne rozwiązanie do ustawiania tradycyjnych anten panelowych RF podczas instalacji lub audytów. Urządzenie może być obsługiwane za pomocą dowolnego smartfona lub tabletu, a użytkownicy urządzeń z systemem Android 5G mają dostęp do bezpłatnej funkcji raportowania fotograficznego.
Sunsight AAT Mini to niezawodne, lekkie i intuicyjne narzędzie dla zespołów instalacyjnych, które cenią sobie szybkość pracy, precyzję pomiaru i pełną zgodność z wymaganiami branży telekomunikacyjnej.
Obsługa i praca:
- Kompatybilne z dowolnym urządzeniem wyposażonym w Wi-Fi - pełna kontrola z poziomu smartfona, tabletu lub laptopa
- Opcjonalne połączenie USB-C do pracy w środowiskach o wysokim poziomie zakłóceń RFObsługa największej liczby konstelacji satelitarnych wśród narzędzi wyrównujących - szybsze i dokładniejsze ustalanie azymutu
Raportowanie:
- Automatyczne generowanie raportów PDF, CSV, zdjęć linii widoczności oraz plików Google Earth VR
- Bezpłatne raporty fotograficzne dla urządzeń Android 12.0+
- Możliwość wykonywania zdjęć linii widoczności na miejscu instalacji, przy zastosowaniu uchwytu AntennaView Camera Mount i automatycznego osadzania ich w raportach (opcja dodatkowa)
Wytrzymałość i mobilność:
- Obudowa z aluminium, brak ekranu eliminują ryzyko uszkodzeń mechanicznych w warunkach terenowych
Kompatybilność:
- Montaż na standardowych uchwytach anten RF
Bez kalibracji:
- Brak konieczności corocznej kalibracji lub konserwacji – niższe koszty eksploatacji
Szybka konfiguracja:
- Interfejs ikonowy – intuicyjny i uniwersalny, niezależny od języka użytkownika
Dane techniczne
- Dokładność pomiaru azymutu: RMS ± 0.3°, R95 ± 0.6°, ± 1° R99
- Tilt i Roll: zakres: ± 22.5°, dokładność: ± 0.1 °
- Dokładność pozioma: <30 cm (1 ft)
- Dokładność pionowa – MSL: <91 cm (3 ft)
- Wymiary: 43 cm × 7,6 cm × 6,6 cm
- Waga: 1,7 kg
Zastosowanie
- Precyzyjne ustawianie anten sektorowych w sieciach LTE, 5G, TETRA
- Weryfikacja kierunków nadawania i pokrycia radiowego
- Dokumentacja instalacji dla operatorów i wykonawców
- Eliminacja interferencji i błędów konfiguracji
Zawartość zestawu:
- Jednostka pomiarowa AAT Mini
- Uchwyt boczny (Side Mount)
- Przewód USB-C
- Ładowarka akumulatora
- Walizka transportowa typu Soft Case
Akcesoria dodatkowe:

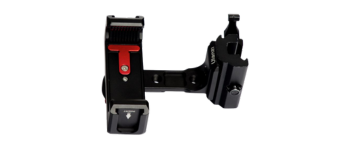

Sunsight Air Antenna Mount - uchwyt do wyrównywania anten Ericsson Air
Uchwyt montażowy dedykowany do precyzyjnego ustawiania anten Ericsson serii Air21, Air32 oraz Air11. Niezbędny do prawidłowego wykorzystania narzędzi wyrównujących Sunsight AAT Mini oraz AAT/MW. Zapewnia stabilne mocowanie i optymalną geometrię pomiaru dla aplikacji LTE/5G.

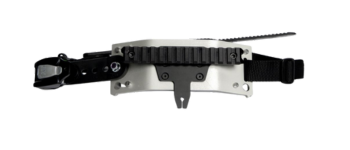

Sunsight Small Cell Mount – uchwyt do anten okrągłych i Kathrein
Specjalistyczny uchwyt montażowy przeznaczony do anten rurowych oraz wybranych modeli Kathrein (np. 84010515, 84010516). Zapewnia stabilne mocowanie i precyzyjne wyrównanie anten w instalacjach typu small cell. Kompatybilny z urządzeniami Sunsight AAT Mini oraz Sunsight AAT/MW.

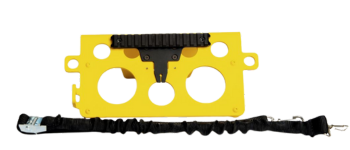

Sunsight Flat Panel Antenna Mount - uchwyt do anten płaskich
Uniwersalny uchwyt montażowy przeznaczony do wyrównywania anten płaskich, takich jak Radwin 5000 JET Base Station. Zapewnia stabilne mocowanie i precyzyjne pozycjonowanie anten w instalacjach punktowych i sektorowych. Kompatybilny z wszystkimi modelami Sunsight AAT.
Sunsight AntennaView Camera - uchwyt do dokumentacji linii widoczności
Dedykowany uchwyt montażowy umożliwiający instalację kamery w celu wykonywania zdjęć linii widoczności (Line-of-Sight) bezpośrednio z miejsca ustawienia anteny. Zdjęcia są automatycznie osadzane w raportach generowanych przez system Sunsight AAT. Kompatybilny z urządzeniami Sunsight AAT Mini oraz Sunsight AAT/MW.
