Sumix kamery inspekcyjne MANTA

Producent: Sumix

Seria SUMIX MANTA to kompaktowe i szybkie kamery do inspekcji powierzchni czołowej złączy światłowodowych, przeznaczone do pracy ręcznej oraz stanowiskowej.

Seria obejmuje modele do złączy jedno- i wielowłóknowych oraz SMA, oferując autofocus, cyfrową kamerę USB 3.0 i szeroki wybór wymiennych końcówek inspekcyjnych.

W celu zakupu urządzenia skontaktuj się z naszym inżynierem.

formularz kontaktowy

Seria SUMIX MANTA to linia kompaktowych kamer inspekcyjnych przeznaczone do pracy ręcznej oraz stanowiskowej.

Zostały zaprojektowane z myślą o technikach terenowych oraz inżynierach kontroli jakości, którzy wymagają mobilności, precyzji i prostoty obsługi w codziennej pracy.

Urządzenia służą do inspekcji czoła złączy światłowodowych jedno- i wielowłóknowych, patchcordów oraz gniazd panelowych.

Obsługują szeroką gamę typów złączy, w tym m.in. MT, MPO, SN-MT, MMC, ELSFP, LC, FC, SC, CS®, SN®, MDC, E2000™, MXC, PRIZM, QSFP, ARINC, MIL-38999, ODC®, Q-ODC®, SMA, High-power SMA, Avim oraz mini-Avim.

Seria wykorzystuje wysokiej jakości optykę, umożliwiającą wykonywanie pomiarów o jakości laboratoryjnej w warunkach terenowych. W zależności od modelu możliwe jest wykrywanie defektów o wielkości od 0,5 µm. Zwiększona odległość robocza ułatwia inspekcję złączy w gęsto zabudowanych panelach oraz w trudno dostępnych miejscach, takich jak urządzenia przemysłowe czy pojazdy.

Konstrukcja kamer MANTA obejmuje płaską obudowę zapobiegającą przesuwaniu się urządzenia po powierzchni roboczej, a także trwały korpus ze stopu aluminium i stalową tuleję, zapewniające długą żywotność narzędzia.

Obsługa została uproszczona dzięki przyciskowi testowemu, który umożliwia szybkie rozpoczęcie inspekcji.

Wyłącznie w serii MANTA dostępny jest szybki i precyzyjny autofocus, ograniczający ryzyko błędów operatora.

System wymiennych końcówek pozwala na dopasowanie mikroskopu do niemal każdego typu złącza światłowodowego, zarówno jedno-, jak i wielowłóknowego.

Seria MANTA stanowi uniwersalne rozwiązanie do inspekcji światłowodów w środowiskach serwisowych, instalacyjnych oraz produkcyjnych, łącząc mobilność z wysoką dokładnością pomiarową.

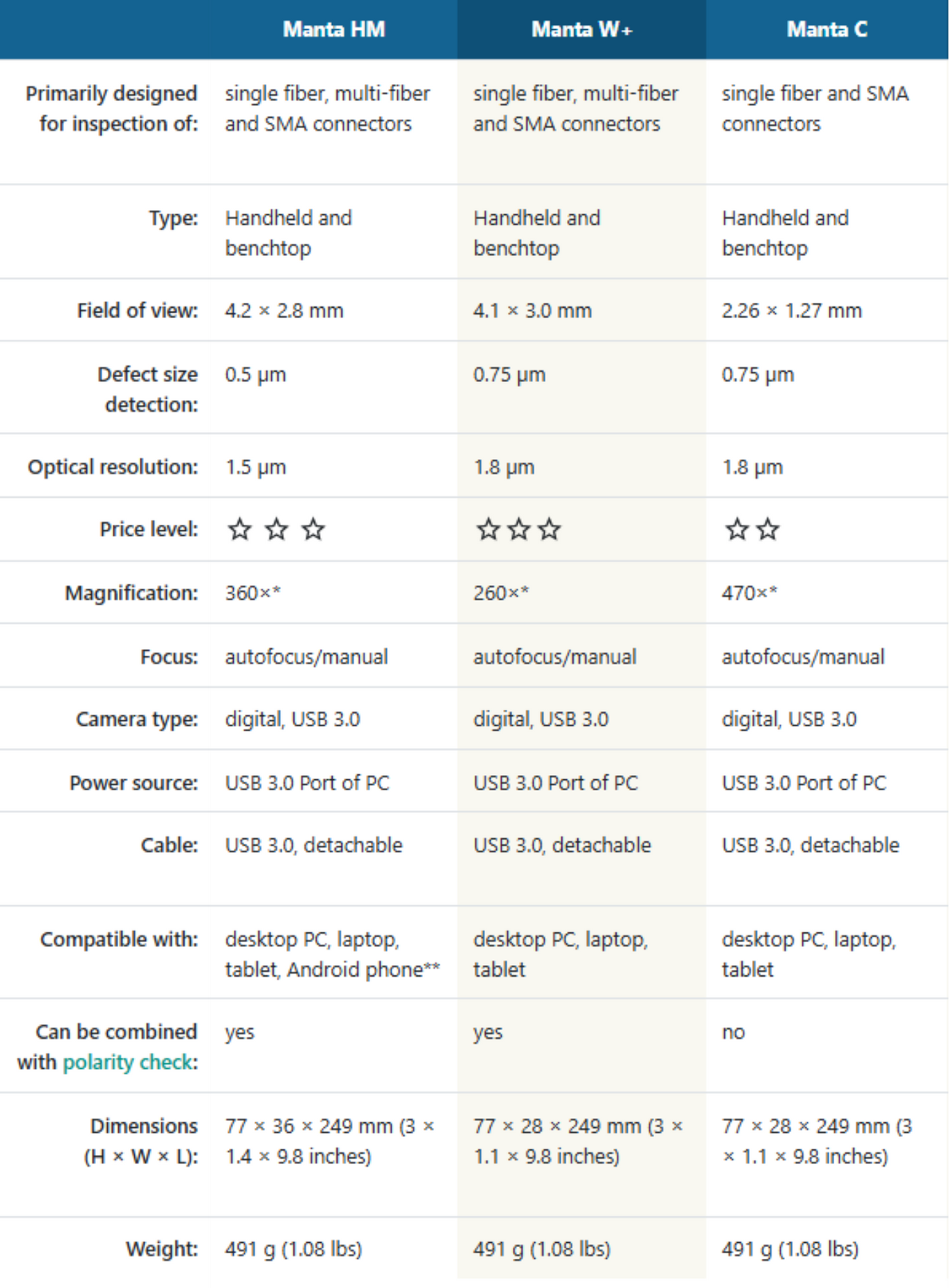

Parametry techniczne i funkcje kamer wchodzących w skład serii SUMIX MANTA:

Zastosowanie

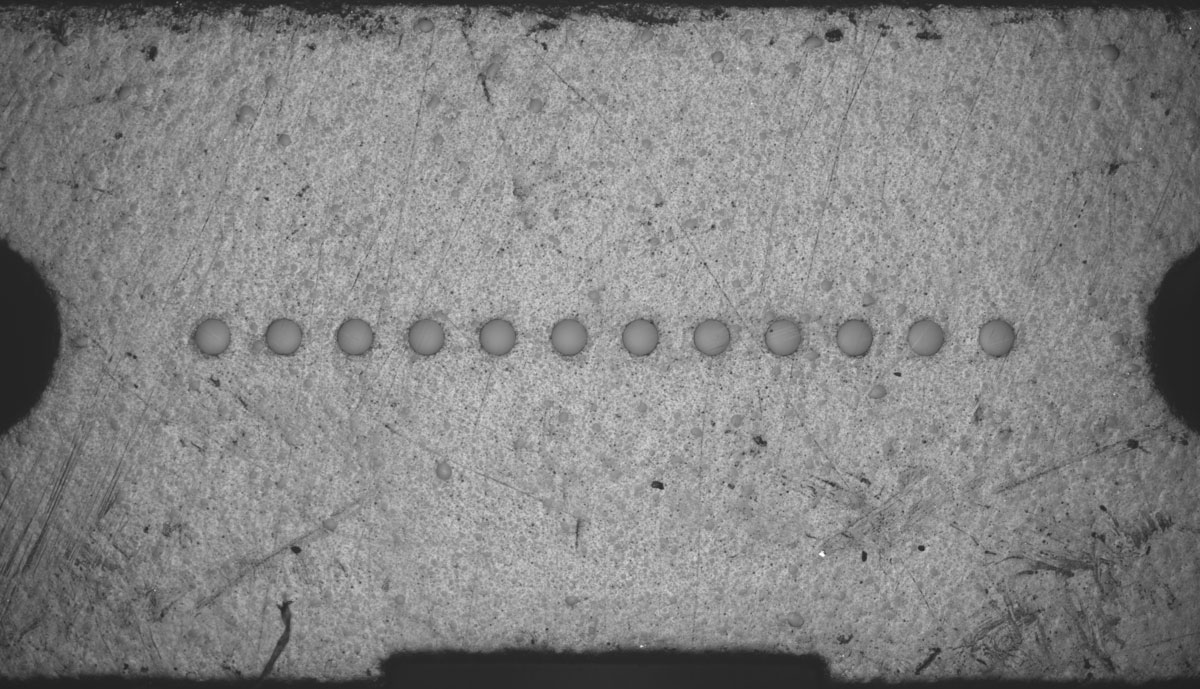

Inspekcja czoła złączy światłowodowych
Prace serwisowe w terenie
Kontrola jakości na liniach produkcyjnych
Inspekcja patchcordów i bulkheadów
Praca w gęstych panelach krosowych i trudno dostępnych miejscach

Właściwości

Cyfrowa kamera USB 3.0
Autofocus i focus manualny
Wysokiej jakości optyka do detekcji mikrouszkodzeń
Przycisk testowy do szybkiej inspekcji
Duża odległość robocza
Płaska obudowa zapobiegająca przesuwaniu
Aluminiowy korpus i stalowa tuleja
Obsługa szerokiej gamy końcówek inspekcyjnych

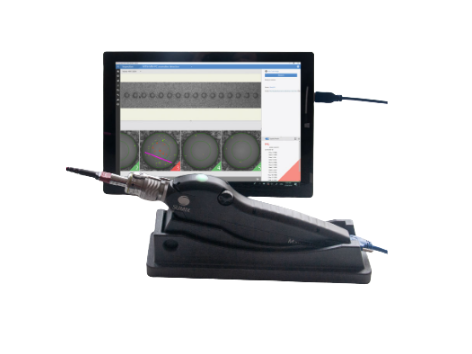

Możliwość pracy ręcznej i stacjonarnej (wybrane modele)

Dostępne warianty

Modele serii MANTA:

Manta HM - kamera przeznaczona do zastosowań wymagających wykrywania bardzo małych defektów. Jedno ujęcie umożliwia pełną inspekcję czoła złącza wielowłóknowego (do 96 włókien). Powiększenie 360×. Możliwa współpraca z telefonem z systemem Android.

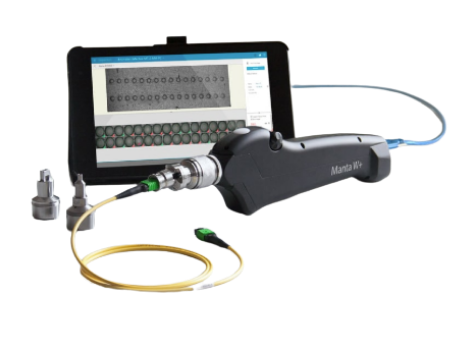

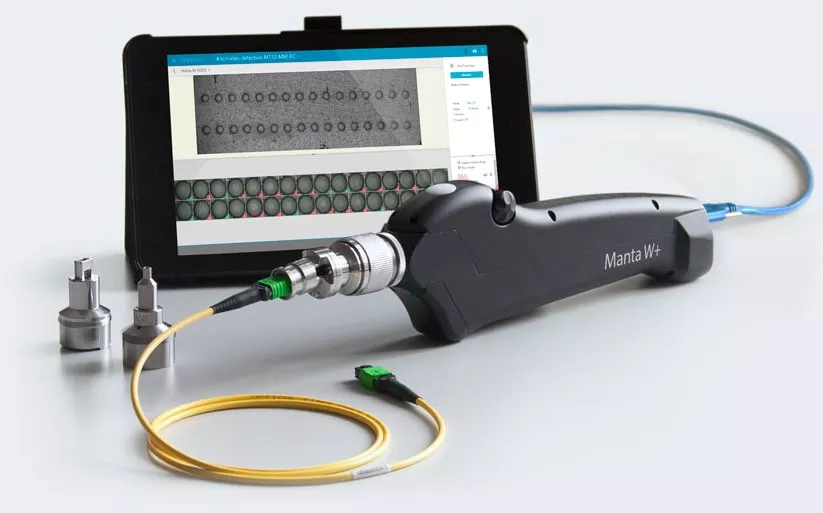

Manta W+ - najprostsze i najszybsze rozwiązanie do inspekcji złączy MPO. Jedno ujęcie wystarcza do kontroli czoła złącza wielowłóknowego (do 96 włókien). Powiększenie 260×.

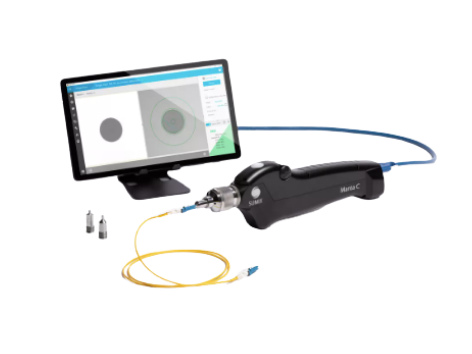

Manta C - do inspekcji złączy jednowłóknowych z większym obszarem widzenia, odpowiednia dla dużych włókien i rdzeni. Inspekcja MPO realizowana w dwóch skanach. Powiększenie 470×.
