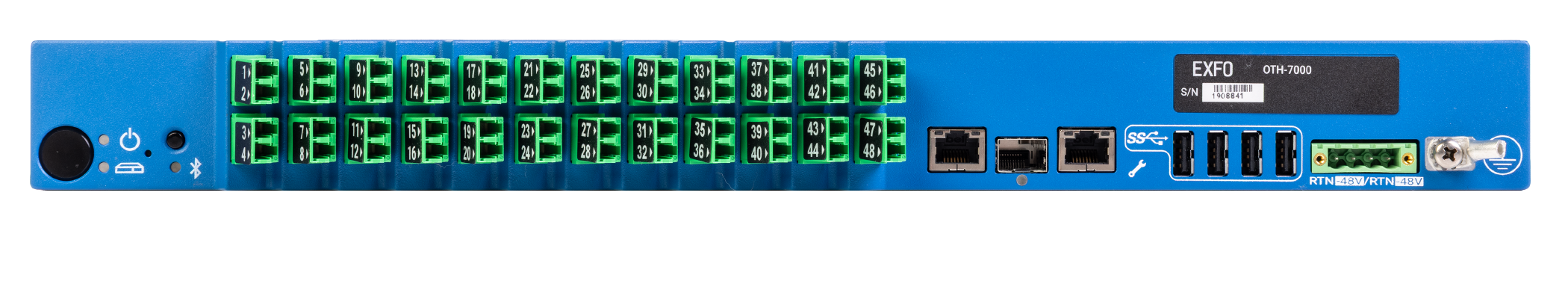

OTH-7000

Producent: Exfo

Kompaktowa, zdalna jednostka pomiarowa przeznaczona do monitorowania, certyfikacji i diagnostyki sieci światłowodowych.

Urządzenie oferuje najwyższą gęstość portów w swojej klasie, umożliwając skalowanie od pojedynczych portów do setek włókien w jednej lokalizacji. Jednostka przystosowana jest do pełnej integracji z systemami OSS/SDN poprzez REST API. Rozwiązanie pozwala na automatyczne testowanie sieci P2P i PON, weryfikację zarówno włókien ciemnych, jak i aktywnych, co czyni OTH uniwersalnym narzędziem, niezależnym od topologii sieci optycznej.

W celu zakupu urządzenia skontaktuj się z naszym inżynierem.

formularz kontaktowy

OTH-7000 to zdalna jednostka pomiarowa OTDR z wbudowanym przełącznikiem optycznym, stanowiąca element wykonawczy systemu monitorowania sieci optycznych RFTM (Remote Fiber Testing and Monitoring).

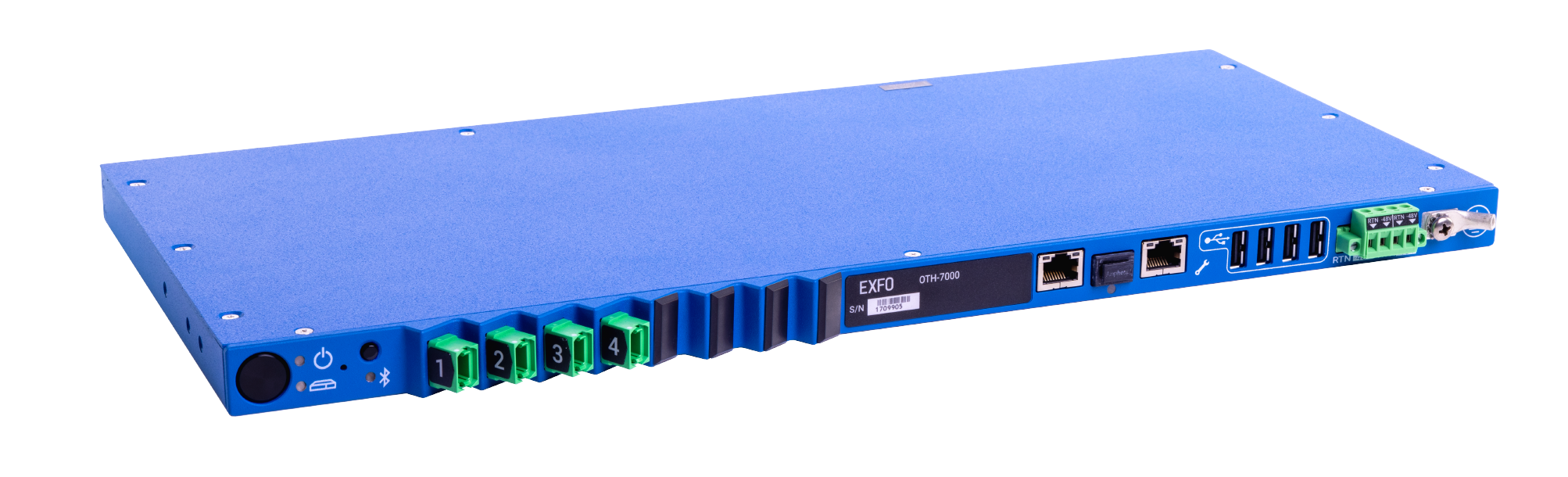

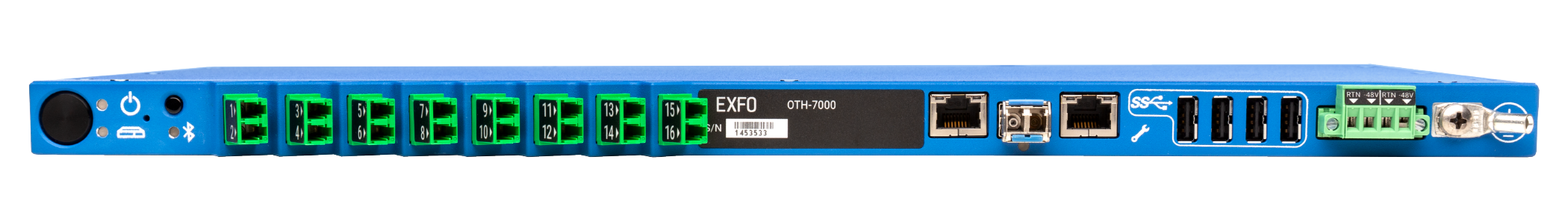

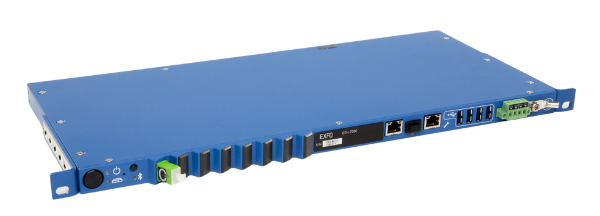

Urządzenie montowane w szafie rack (½ U lub 1 U w zależności od konfiguracji) umożliwia scentralizowane testowanie, certyfikację oraz ciągłe monitorowanie sieci światłowodowych P2P i PON.

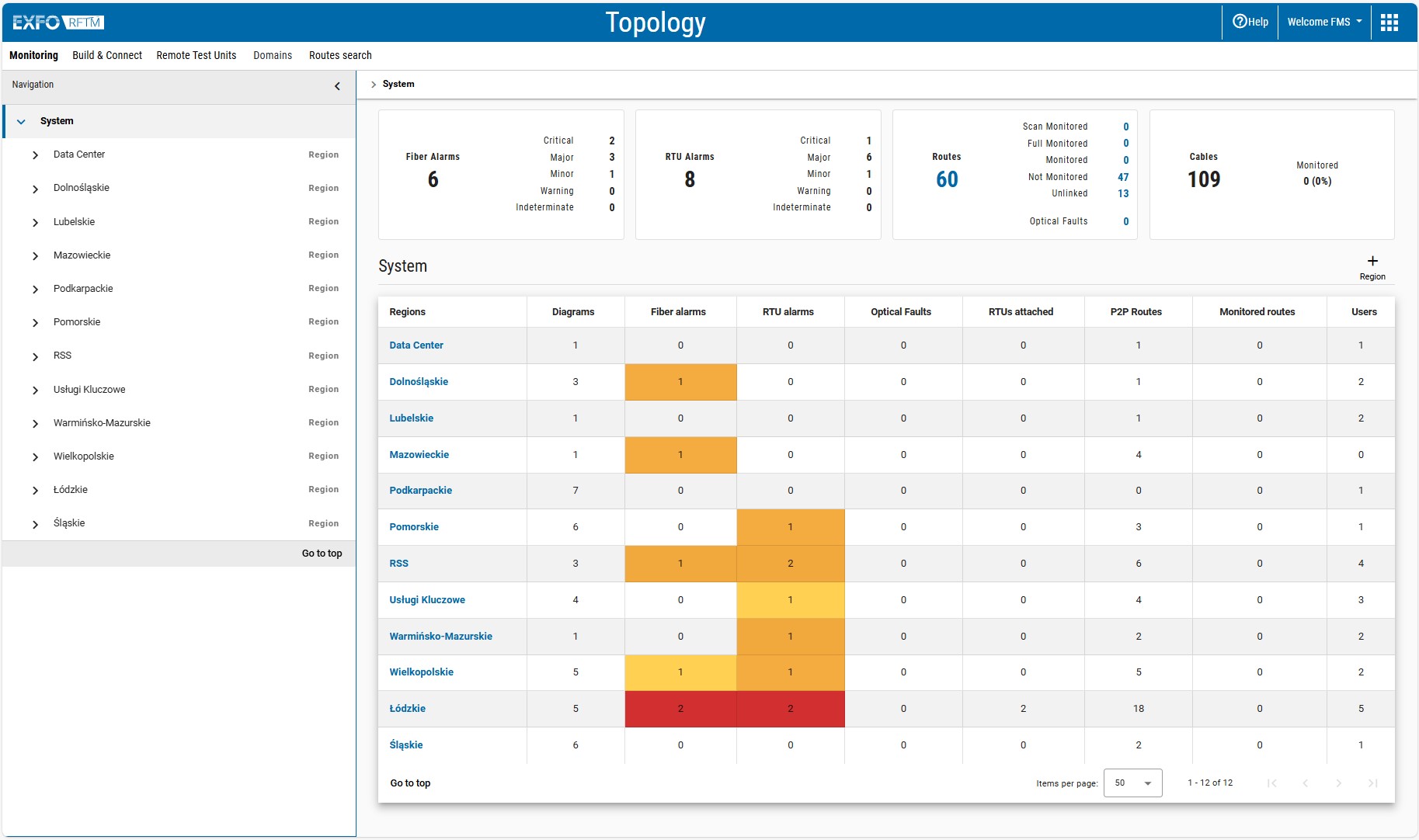

Jednostka wyposażona jest w wewnętrzny moduł OTDR pracujący na długości fali 1650 nm (wersje AWAT lub UBRD). Obsługuje testy w trybie klasycznym OTDR oraz w trybie inteligentnej analizy łącza iOLM. Dzięki filtrowanemu portowi OTDR możliwe jest wykonywanie pomiarów na włóknach aktywnych. OTH-7000 może być zarządzany centralnie przez system FMS lub integrowany bezpośrednio z systemami NMS/OSS za pomocą otwartego REST API.

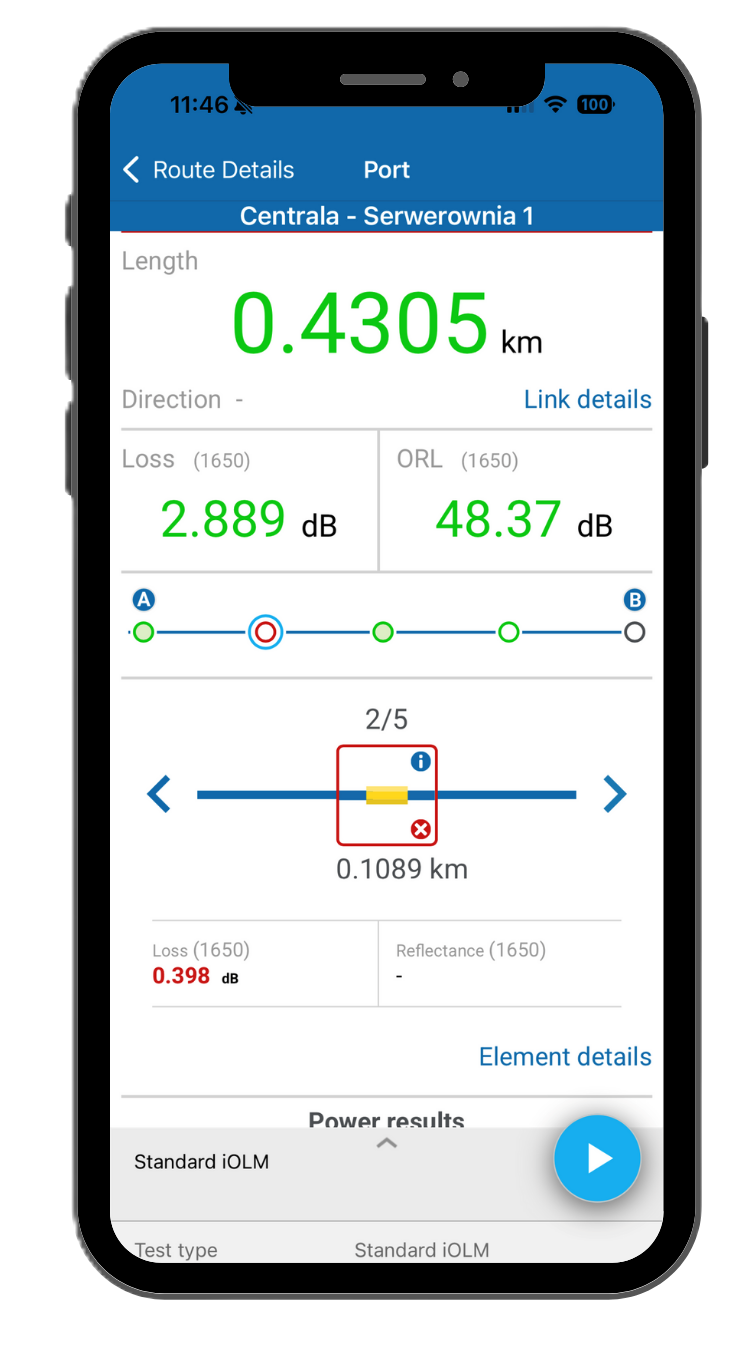

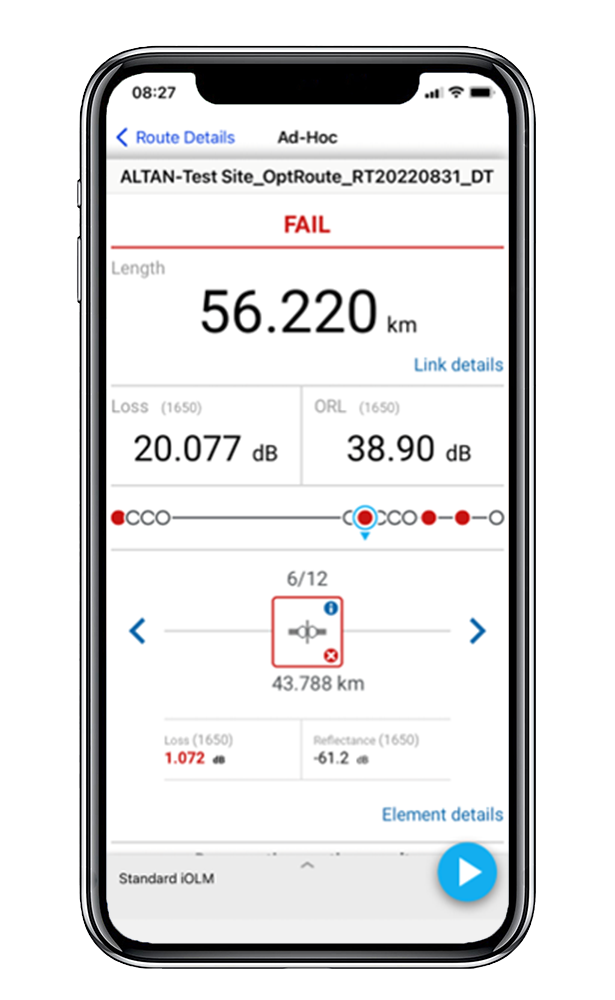

Wyniki pomiarów oraz status testów mogą być wyświetlane zdalnie na urządzeniach mobilnych poprzez aplikację mobilną, umożliwiając technikom terenowym szybkie potwierdzenie wyników testów podczas prac instalacyjnych lub serwisowych.

Dostęp do danych pomiarowych w czasie rzeczywistym pozwala na weryfikację poprawności wykonanych prac bezpośrednio w miejscu instalacji, bez konieczności korzystania z lokalnego sprzętu pomiarowego.

Funkcje:

Zdalne testowanie OTDR i iOLM
Monitorowanie włókien ciemnych i aktywnych
Automatyczne testy na żądanie i testy zaplanowane
Certyfikacja łączy P2P z progami pass/fail
Pomiar tłumienności end-to-end w sieciach PON

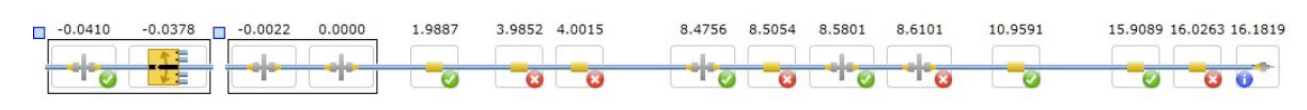

Analiza uszkodzeń i lokalizacja zdarzeń
Obsługa lokalnych testów przez interfejs WebUI
Integracja z systemami NMS, OSS, GIS i kontrolerami SDN

Dane techniczne

Długość fali	1650 nm (AWAT lub UBRD)
Zakres dynamiki	do 42 dB
Tryby pracy	OTDR (API), iOLM (FMS)
Liczba portów	1 / 4 / 16 / 32 / 48 / 64
Typ przełącznika optycznego	MEMS
Żywotność przełącznika	do 2,5 mld cykli
Pobór mocy	10 W (typowo)
Interfejsy sieciowe	2× Ethernet 10/100/1000, 1×SFP
Pamięć wewnętrzna	16 GB
Montaż	rack 19” lub ETSI

Zastosowanie

Budowa i certyfikacja sieci FTTx / PON
Monitorowanie sieci PON
Certyfikacja i monitoring łączy punkt-punkt (P2P)
Analiza awarii i troubleshooting
Monitorowanie sieci światłowodowych w centrach danych, sieciach operatorskich, sieciach użyteczności publicznej
