Sumix MAX-Quantum

Producent: Sumix

MAX-Quantum to wysokiej klasy zautomatyzowany interferometr przemysłowy do inspekcji złączy jedno- i wielowłóknowych, z pomiarem kątów i równoległości otworów prowadzących w złączach MPO/MTP.

Przeznaczony do kontroli geometrii powierzchni, oceny jakości polerowania i generowania raportów zgodnych z normami branżowymi. Zapewnia szybkie pomiary, detekcję anomalii i pełną integrację z oprogramowaniem MaxInspect™.

W celu zakupu urządzenia skontaktuj się z naszym inżynierem.

formularz kontaktowy

MAX-Quantum to zaawansowany interferometr Sumix zaprojektowany do precyzyjnej inspekcji złączy światłowodowych jedno- i wielowłóknowych, w tym MT oraz MPO, z możliwością pomiaru kątów i równoległości otworów prowadzących oraz kontrolą geometrii zgodnie z normami branżowymi.

Urządzenie wspiera procesy polerowania i montażu, umożliwiając kontrolę jakości zakończeń włókien, testowanie geometrii czoła zgodnie ze standardami IEC, Telcordia lub parametrami definiowanymi przez użytkownika oraz generowanie raportów jakości.

Interferometr pracuje w trybach white light i phase shift, zapewnia autofocus, detekcję anomalii oraz wynik PASS/FAIL oparty o normy branżowe.

MAX-Quantum wykorzystuje optykę o wysokiej rozdzielczości i dużym polu widzenia, co umożliwia szybkie i powtarzalne pomiary zarówno dla złączy jednowłóknowych, jak i wielowłóknowych.

Dzięki łączności USB 3.0 oraz kompatybilności z oprogramowaniem MaxInspect™ urządzenie pozwala na integrację z systemami produkcyjnymi, eksport danych, obsługę baz SQL, WebSocket API oraz centralną bazę wyników.

MAX-Quantum to kompaktowy system testowy przeznaczony do pracy w produkcji, kontroli jakości i laboratoriach, zapewniający powtarzalne pomiary i niewymagający kalibracji przy zmianie uchwytów.

Dane techniczne

Parametry optyczne i pomiarowe

Technika pomiarowa: bezstykowa; interferometria Michelsona
Obiektyw: NA = 0.22
Oświetlacz: zielona dioda LED (530 nm)
Rozdzielczość optyczna: 1.47 µm
Pole widzenia: 6.0 × 4.4 mm
Powiększenie: 200× (przy wyłączonym zoomie cyfrowym)
Czas pomiaru: 1.4 s (złacza jednowłókniowe)
Zakres skanu wysokości włókna: 100 µm
Ustawianie ostrości: automatyczne i ręczne
Maksymalny rozmiar obrazu: 4096 × 3000 px

Funkcjonalności

Inspekcja złączy jedno- i wielowłóknowych.
Pomiary otworów prowadzących i równoległości dla złączy MPO/MT.
Tryby white light i phase shift.
Automatyczne ustawianie ostrości.
Detekcja anomalii.
Werdykt PASS/FAIL wg standardów branżowych.
Praca z raportami i oceną geometrii czoła ferruli.
Integracja z SQL, WebSocket API, centralną bazą MaxInspect™.
Eksport danych do Excel/CSV.
Kompaktowa konstrukcja, brak konieczności kalibracji przy zmianie uchwytu.
Połączenie USB 3.0 do laptopa lub tabletu.

Obsługiwane złącza (PC i APC): SC, FC, ST, LC, MU, E2000™, MTP®/MPO, MT16/32, MT-RJ, MT, SMA

Zastosowanie

Kontrola jakości podczas produkcji złączy światłowodowych.
Inspekcja ferrul i patchcordów w procesie polerowania i montażu.
Badanie złączy MPO/MT, w tym pomiar otworów prowadących.
Ocena geometrii końcówek zgodnie z IEC/Telcordia.
Tworzenie raportów do dostaw patchcordów.
Laboratoria i działy R&D.

Właściwości

Wysokorozdzielcze profile powierzchni 2D i 3D umożliwiają precyzyjną analizę detali o wielkości do 1,47 µm, zapewniając dokładną ocenę jakości polerowania.
Autofokus ogranicza czynności operatora do jednego kliknięcia, zwiększając powtarzalność pomiarów i skracając czas obsługi.
Zintegrowana detekcja anomalii i testowanie geometrii pozwalają na jednoczesną ocenę jakości powierzchni i parametrów geometrycznych, znacząco przyspieszając proces inspekcji.
Szybkie czasy pomiaru wspierają wysoką wydajność pracy:
1,4 s dla złączy jednowłóknowych,
do 7 s dla złączy wielowłóknowych.
Kompatybilność z uchwytami Side+Front View minimalizuje wpływ naprężeń kabla i niepewności pozycjonowania ferruli podczas pomiarów MTP®/MPO, umożliwiając jednocześnie kontrolę dodatkowych parametrów, takich jak równoległość i kąty otworów prowadzących.
Obsługa inspekcji MT16 i MT32 pozwala na pracę z aktualnymi i przyszłymi standardami technologii wielowłóknowych.
Łączność z bazą danych umożliwia centralne gromadzenie wyników pomiarów oraz łatwą integrację urządzeń Sumix z systemami produkcyjnymi.
Zautomatyzowane oprogramowanie MaxInspect™ zapewnia pomiar kluczowych parametrów geometrycznych, takich jak promień krzywizny, apex offset, wysokość włókna oraz core dip.
Zgodność z normami IEC i Telcordia oraz możliwość definiowania własnych kryteriów PASS/FAIL zapewniają elastyczne dopasowanie do wymagań produkcyjnych i jakościowych.

Dostępne warianty

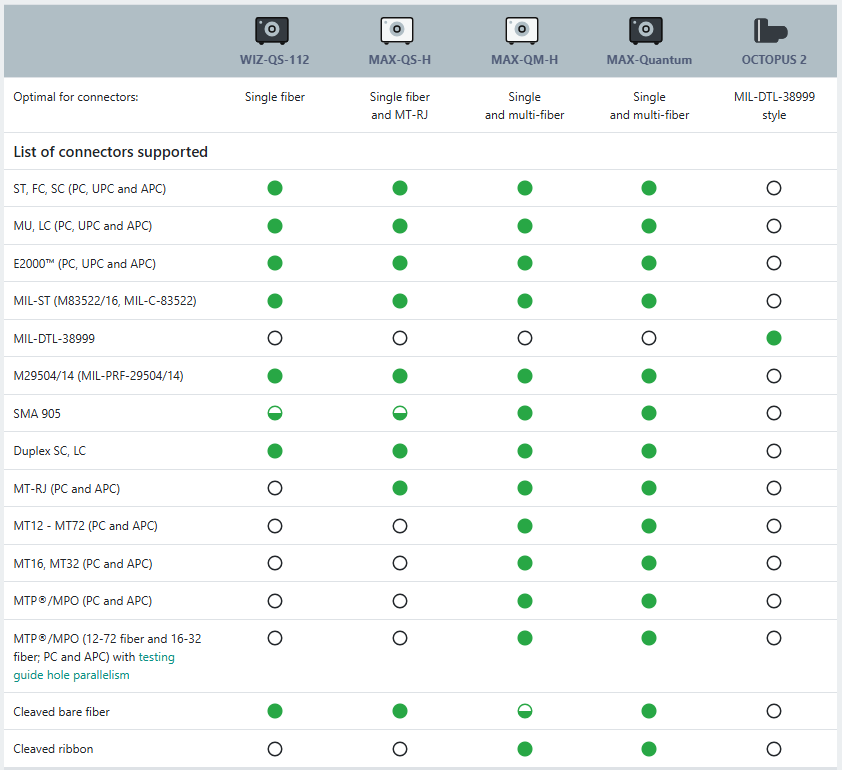

Modele interferometrów:

WIZ-QS-112 – do inspekcji pojedynczych włókien.

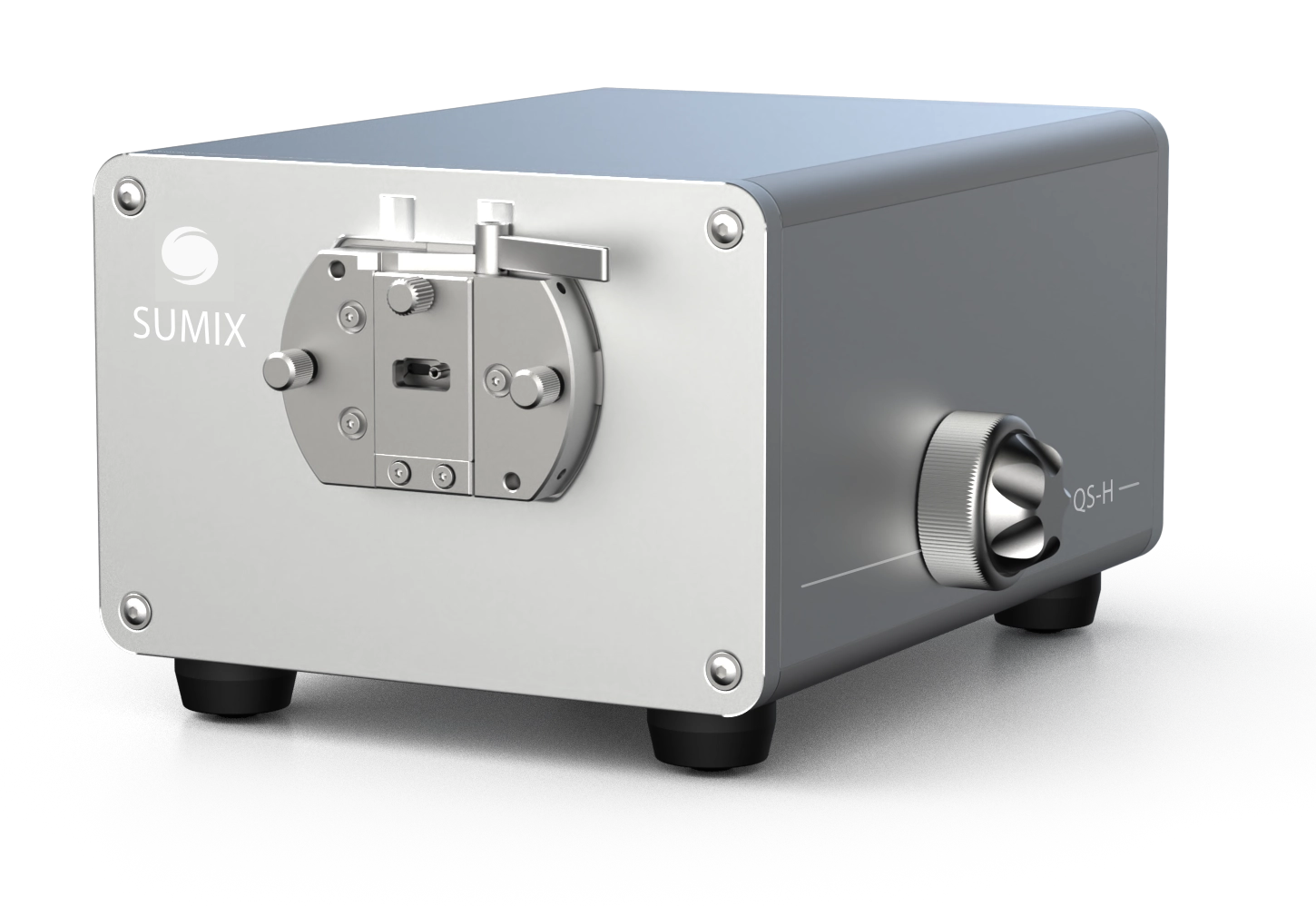

MAX-QS-H – do inspekcji złączy jednowłóknowych oraz wielowłóknowych: MT-RJ, z detekcją anomalii.

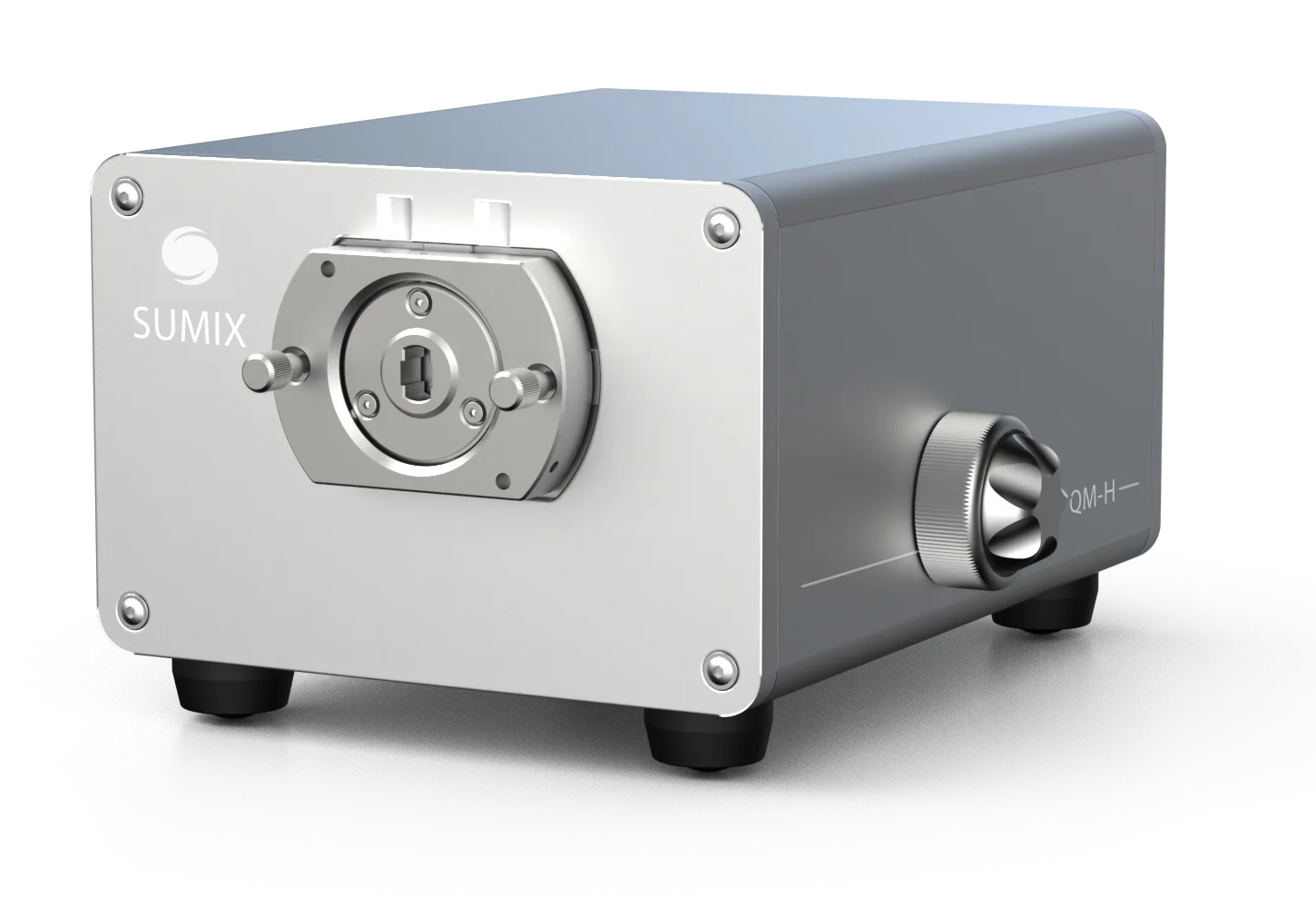

MAX-QM-H – do inspekcji złączy jedno- i wielowłóknowe, w tym MT16/32.

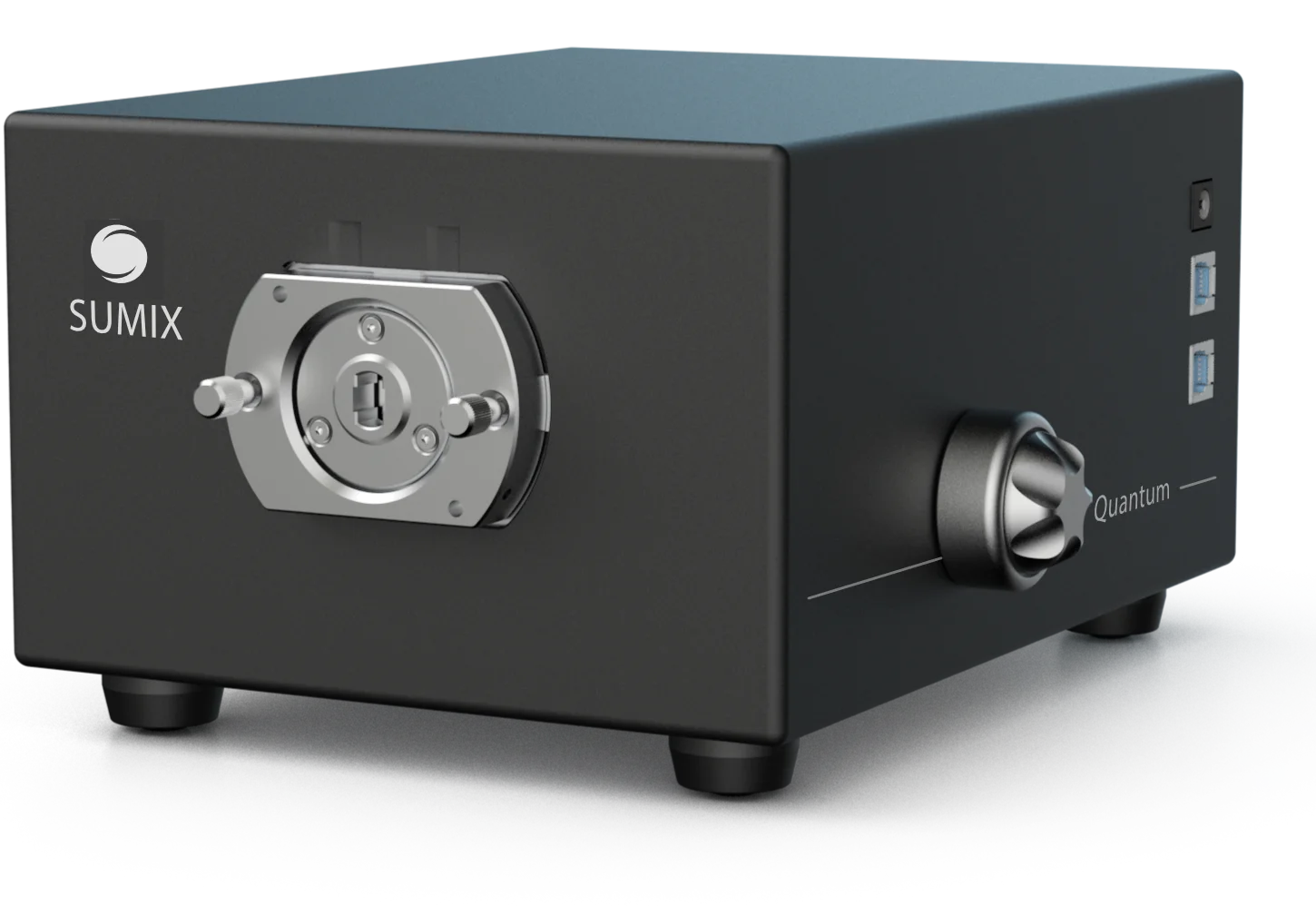

MAX-Quantum – do inspekcji złączy jedno- i wielowłóknowe, w tym MT16/32, z detekcją anomalii.

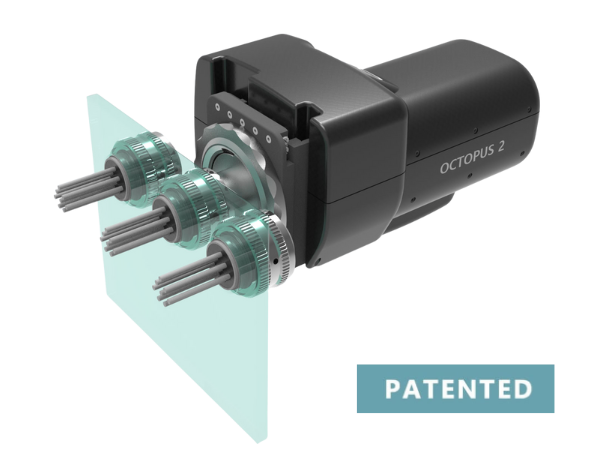

OCTOPUS 2 – ręczny, zrobotyzowany interferometr do inspekcji serwisowej złączy typu multi-termini (MIL-DTL-38999 i podobnych) zainstalowanych wewnątrz statków powietrznych lub jednostek morskich.
