2314 Far Field Scanner

System 2314 Far Field Scanner umożliwia szybką i precyzyjną charakterystykę średnicy pola modowego (MFD) oraz efektywnego pola (Effective Area) dla światłowodów jednomodowych, a także apertury numerycznej (NA) dla światłowodów wielomodowych.

Dzięki zakresowi skanowania do 0,87 NA oraz możliwości wykonywania pomiarów w trybie dalekiego pola w zakresie długości fal od 500 do 1700 nm, urządzenie 2314 obsługuje praktycznie wszystkie standardowe i specjalistyczne konstrukcje światłowodów.

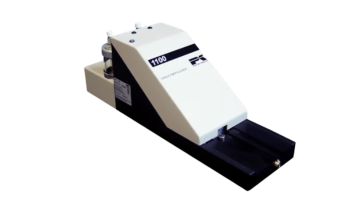

System obsługuje do sześciu wewnętrznych źródeł światła, które można szybko sprzęgnąć z testowanym włóknem przy niskich stratach optycznych za pomocą urządzeń Photon Kinetics 1100 Single Fiber Aligner, 1120 Bare Fiber Aligner lub innych sprzęgaczy dostarczonych przez klienta.

Standardowe źródła obejmują lasery 1310, 1550 i 1625 nm dla włókien jednomodowych oraz diody LED 850 i 1300 nm dla włókien wielomodowych. Dostępne są również specjalne lasery o długościach fal 632, 780, 820, 980 i 1064 nm oraz źródła niestandardowe.

2314 to jedyny system pomiarowy MFD, Effective Area i NA, który oferuje precyzję na poziomie laboratorium wzorcującego, przy zachowaniu prostoty obsługi i szybkości akwizycji danych wymaganych na hali produkcyjnej.

Funkcje pomiarowe:

• Apertura numeryczna (NA) – zgodność z IEC 60793-1-43

• Efektywne pole (Effective Area) – zgodność z IEC 60793-1-45

• Średnica pola modowego (MFD) – zgodność z IEC 60793-1-45
