Sumix Glide MT Robotic Microscope

Producent: Sumix

Zautomatyzowany mikroskop 2D przeznaczony do bezdotykowej inspekcji czoła ferrul MT oraz zakończeń jednowłóknowych w złączach MIL-DTL-38999. Zapewnia wysoką rozdzielczość, jednoznaczny wynik pass/fail oraz powtarzalną kontrolę jakości w środowiskach produkcyjnych i serwisowych.

W celu zakupu urządzenia skontaktuj się z naszym inżynierem.

formularz kontaktowy

Glide MT jest zautomatyzowanym urządzeniem inspekcyjnym umożliwiającym kontrolę wielu ferrul MT oraz zakończeń jednowłóknowych w złączach wielokanałowych i jednowłóknowych.

Dzięki automatycznemu systemowi pozycjonowania XYZ mikroskop przemieszcza się pomiędzy ferrulami w zaprogramowanej sekwencji, realizując w pełni automatyczny proces inspekcji bez kontaktu z badanym złączem.

Urządzenie służy do

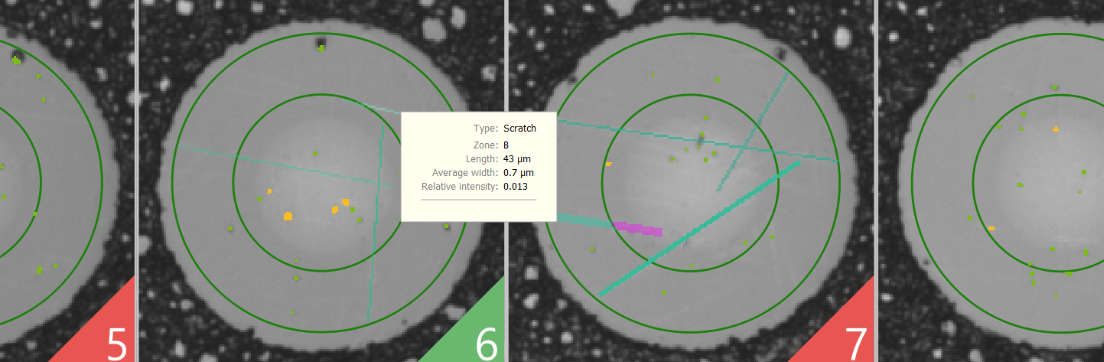

wykrywania zarysowań, defektów i zanieczyszczeń, zapewniając wysoką precyzję dzięki efektywnej rozdzielczości 1,6 µm oraz możliwości detekcji defektów o wielkości do 0,5 µm.

Glide MT znajduje zastosowanie na liniach produkcyjnych, w kontroli wejściowej oraz w pracach terenowych, wspierając niezawodną kontrolę jakości i diagnostykę.

Dane techniczne

Inspekcjonowane złącza:
- wielokanałowe MIL-DTL-38999 z wkładem MT (do 24 ferrul MT) lub wkłady z zakończeniami jednowłóknowymi;
  MTP/MPO,
- inne złącza wielowłóknowe oraz złącza o dużym rdzeniu
Pole widzenia: 4.2 × 2.8 mm

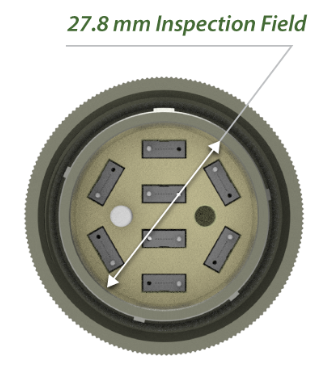

Pole inspekcji: D = 27.8 mm (osiągane dzięki automatycznemu ruchowi XY)
Detekcja defektów: 0.5 µm
Efektywna rozdzielczość: 1.6 µm
Powiększenie: 0.75 µm/px lub 360× (monitor 24" 1920 × 1080)
Ostrość: autofocus
Czas pomiaru: 22 s dla złącza MIL-DTL-38999 z 4-ferrulowym wkładem MT (z autotune)
Zakres ogniskowania: ±4 mm
Wymiary (H × W × L): 101 × 89 × 266 mm
Waga: 1.35 kg
