Zautomatyzowany miernik strat odbiciowych RLM-100
Urządzenie oferuje samokalibrację, bardzo wysoką dokładność pomiarową oraz pełną gotowość do automatyzacji.
RLM-100 jest kolejną generacją mierników IL/RL, opracowaną przez firmę SANTEC w oparciu o 20 lat doświadczeń w testowaniu sieci światłowodowych. Dzięki usprawnieniom kluczowych komponentów sprzętowych urządzenie działa nawet dwukrotnie szybciej niż inne rozwiązania klasy premium, przy zachowaniu tej samej dokładności pomiarowej.
Opatentowana metoda kalibracji umożliwia użytkownikowi samodzielną kalibrację urządzenia bez konieczności jego odsyłania do producenta. Pozwala to na precyzyjne pomiary strat odbiciowych w sieciach jednomodowych do poziomu 85 dB, przy zachowaniu wysokiej powtarzalności i wiarygodności wyników.
RLM-100 został wyposażony w detektor sferyczny, zaprojektowany jako jednolity element konstrukcyjny, co zapewnia bardzo dobre parametry pomiarowe przy testowaniu gęstych połączeń wielowłóknowych.
Urządzenie umożliwia pomiar strat wtrąceniowych i strat odbiciowych w sieciach światłowodowych wykorzystujących złącza MTP/MPO (do 72 włókien) oraz złącza duplex LC przy użyciu jednego połączenia.
Opatentowane adaptery SD Slide Detector wspierają szybkie i powtarzalne testy w środowiskach produkcyjnych. 5-calowy ekran dotykowy na panelu przednim oraz dedykowane oprogramowanie umożliwiają obsługę urządzenia bez użycia komputera.

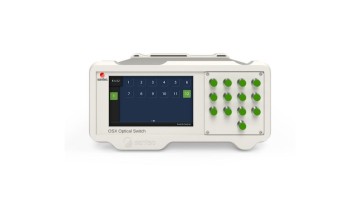

RLM-100 jest w pełni przystosowany do integracji z przełącznikami optycznymi OSX oraz do pracy w zautomatyzowanych systemach testowych.
Dane techniczne
Wersja SM
-
Typ włókna: 9/125 µm
-
Długości fal: 1310 / 1490 / 1550 / 1625 nm
-
Zakres strat odbiciowych (RL): 30–85 dB
-
Dokładność RL:
-
±1,0 dB (30–70 dB)
-
±1,3 dB (70–75 dB)
-
±2,9 dB (75–80 dB)
-
±3,9 dB (80–85 dB)
-
Wersja MM
-
Typ włókna: 50/125 µm oraz/lub 62,5/125 µm
-
Długości fal: 850 / 1300 nm
-
Standard Encircled Flux: IEC 61280-4-1
-
Zakres strat odbiciowych (RL): 10–60 dB
Pozostałe parametry
-
Dokładność strat wtrąceniowych (IL):
-
±0,03 dB (<5 dB)
-
±0,15 dB (≥5 dB)
-
-
Czas testu:
-
Fast mode: <1,5 s / długość fali
-
Standard mode: <5 s / długość fali
-
-
Detektor: sferyczny, szerokopowierzchniowy
-
Interfejsy: Ethernet, USB
Zastosowanie
-
Produkcyjne i końcowe testy sieci światłowodowych
-
Kontrola jakości (QA)
-
Laboratoria badawczo-rozwojowe (R&D)
-
Środowiska produkcyjne o wysokiej przepustowości
Właściwości
Zoptymalizowany pod kątem szybkości i dokładności – dwa tryby pracy: fast (<1,5 s na długość fali, do 75 dB) oraz standard (najwyższa dokładność, pomiar RL do 85 dB); możliwość testowania zespołów wielowłóknowych z przełącznikiem OSX.
Samokalibracja – kalibracja wykonywana przez użytkownika z instrukcjami krok po kroku i raportem, bez konieczności odsyłania urządzenia do centrum serwisowego.
Testowanie polaryzacji – współpraca z detektorem RD-P i przełącznikiem OSX umożliwia pomiar polaryzacji sieci wielowłóknowych oraz bezpośrednie przejście do pomiarów IL/RL bez rozłączania badanej sieci.
Brak minimalnej długości – pomiar RLTotal w jednym przebiegu jednomodowym, bez wymaganego minimalnego odcinka włókna, odpowiedni do testów krótkich sieci bez mandrela.
Detektor sferyczny – standardowe wyposażenie w jednolitą detektor sferyczny do testów kabli wielowłóknowych (MTP/MPO, duplex LC) oraz adaptery SD do testów o wysokiej przepustowości; opcjonalny zdalny detektor sferyczny.
Zaprojektowany do automatyzacji – przygotowany do zautomatyzowanego testowania sieci światłowodowych dzięki wymiennym adapterom, zdalnym detektorom oraz synchronizacji pomiarów przez Ethernet.
-
Wersja jednomodowa (SM)
-
Wersja wielomodowa (MM)
-
Wersja MM dual-core: 50/125 µm oraz 62,5/125 µm
-
Wyjście pojedyncze lub podwójne (duplex ready)
-
Detektor sferyczny frontowy lub zdalny
- Moduły testów polaryzacji RD-P
- Integracja z przełącznikami OSX (1×2 do 1×288)
- Opcjonalne adaptery SD dla różnych typów złączy
