2680 Preform Analyzer

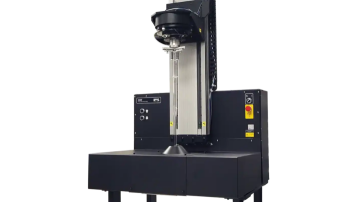

Photon Kinetics 2660 Preform Analyzer to w pełni zautomatyzowany system do charakterystyki preform światłowodowych, zapewniający najwyższą precyzję i stabilność pomiarową.

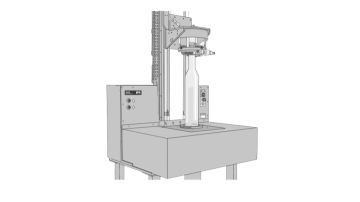

Łączy funkcje automatycznego pozycjonowania i rotacji preformy znane z modelu 2650 z zaletami komórki pomiarowej o wysokiej stabilności termicznej, umożliwiając kompleksowe profilowanie współczynnika załamania światła.

Na podstawie danych profilowych system oblicza kluczowe parametry geometryczne preformy, takie jak średnica rdzenia, średnica zewnętrzna oraz koncentryczność.

• Dla preform jednomodowych wyznaczane są parametry profilu ESI (Equivalent Step Index), pozwalające przewidzieć średnicę pola modowego, długość fali odcięcia oraz dyspersję chromatyczną włókna.
• W przypadku preform wielomodowych możliwe jest obliczenie współczynnika alfa.
• Wszystkie obliczenia stanowią istotne źródło informacji zwrotnej dla kontroli procesu produkcji preform.
• Opcjonalne oprogramowanie tomograficzne umożliwia tworzenie wysokorozdzielczych modeli 3D struktury preformy.

Podstawowe funkcje:

• Pionowy uchwyt preformy – szybkie i bezpieczne ładowanie, także dużych preform, automatyczna rotacja i przesuw wzdłuż osi – pomiar przekrojów bez udziału operatora

• Krzemionkowa komórka pomiarowa – minimalna objętość cieczy zanurzeniowej, szybka stabilizacja termiczna, wbudowany wzorzec współczynnika załamania – odniesienie do krzemionki

• Pełna analiza geometryczna – umożliwia dokładne prognozowanie parametrów włókna.

System 2660 to idealne rozwiązanie dla producentów światłowodów wymagających najwyższej precyzji w analizie preform, szczególnie w zastosowaniach jednomodowych i wielomodowych.
