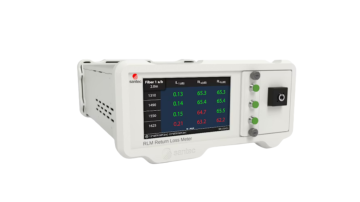

Miernik odbić wstecznych BRM-100
Umożliwia testy jedno- i wielowłóknowe, oferuje konfiguracje do 72 kanałów, do 4 źródeł światła oraz opcjonalny detektor sferyczny do pomiarów złączy MPO i matryc światłowodowych.
Santec BRM-100 jest miernikiem odbić wstecznych zaprojektowanym do dokładnych, stabilnych i powtarzalnych pomiarów odbić wstecznych (BR), strat wtrąceniowych (IL) oraz mocy optycznej.
Urządzenie wykorzystuje technologię OCWR, zapewniając zakres pomiarowy od 0 do –85 dB dla światłowodów jednomodowych oraz do –60 dB dla światłowodów wielomodowych, przy dokładności ±0,4 dB.
BRM-100 wyróżnia się bardzo dużą szybkością pracy. Pomiar strat wtrąceniowych i odbić wstecznych dla 12-włóknowego urządzenia przy dwóch długościach fal realizowany jest w czasie krótszym niż 20 sekund. W konfiguracjach wielokanałowych wbudowany przełącznik optyczny optymalizuje tor pomiarowy i poprawia efektywność testów.
Urządzenie nie wymaga minimalnej długości badanego komponentu, co umożliwia wiarygodne testowanie krótkich elementów, takich jak kasety oraz matryce światłowodowe. Funkcja pomiaru mocy absolutnej, zgodna z odniesieniem NIST, pozwala na testowanie transceiverów i innych komponentów aktywnych.
Opcjonalny detektor sferyczny, wykonany jako jednolity element, umożliwia stabilne i powtarzalne pomiary złączy wielowłóknowych, w tym MPO, matryc światłowodowych oraz złączy szerokowiązkowych. Opatentowane adaptery SD Slide ułatwiają testy o dużej przepustowości, natomiast opcja zdalnej głowicy zwiększa elastyczność konfiguracji stanowiska pomiarowego.
BRM-100 wyposażony jest w 5-calowy ekran dotykowy, umożliwiający wygodną obsługę stanowiskową. Darmowe oprogramowanie GMS wspiera automatyzację pomiarów, zapis wyników oraz eksport raportów do formatów Excel i PDF. Urządzenie może być sterowane przez interfejsy USB i Ethernet z wykorzystaniem komend SCPI. Wersja wielomodowa spełnia wymagania normy IEC 61280-4-1 Encircled Flux. Dostępne są również konfiguracje niestandardowe, w tym rdzenie o średnicy nawet 3 µm.
Dane techniczne
-
Typ włókna: 9/125 (SM), 50/125 lub 62.5/125 (MM)
-
Encircled Flux: brak (SM), IEC 61280-4-1 (MM)
-
Długości fal: 1310 / 1490 / 1550 / 1625 nm (SM); 850 / 1300 nm (MM)
-
Zakres odbić wstecznych (BR): 0 do –85 dB (SM), 0 do –60 dB (MM)
-
Dokładność odbić wstecznych: ±0,4 dB
-
Typ detektora: 2 mm InGaAs, 5 mm Ge lub detektor sferyczny
-
Zakres mocy: 0 do –80 / –60 / –40 dBm
-
Dokładność strat wtrąceniowych (IL): ±0,05 dB (<5 dB), ±0,15 dB (>5 dB)
-
Dokładność mocy absolutnej: ±0,25 dB (–10 dBm)
-
Interfejsy komunikacyjne: USB, Ethernet
-
Wyświetlacz: 5-calowy ekran dotykowy
-
Zasilanie: 100–240 V AC, 50–60 Hz
-
Pobór mocy: maks. 60 VA
Zastosowanie
-
Testy komponentów światłowodowych jednomodowych i wielomodowych
-
Pomiary kaset oraz matryc światłowodowych
-
Testy złączy MPO i złączy szerokowiązkowych
-
Produkcja i kontrola jakości urządzeń optycznych
-
Automatyczne pomiary strat wtrąceniowych (IL), odbić wstecznych (BR) i mocy
-
Testy transceiverów i komponentów aktywnych
Właściwości
Technologia OCWR zapewniająca stabilne pomiary odbić wstecznych (BR)
Bardzo szybkie pomiary strat wtrąceniowych (IL) i odbić wstecznych (BR)
Brak minimalnej długości badanego komponentu
Pomiar mocy absolutnej z odniesieniem NIST
Opcjonalny detektor sferyczny do pomiarów wielowłóknowych
Opatentowane adaptery SD Slide do testów seryjnych
Konfiguracje do 72 kanałów i do 4 źródeł światła
Sterowanie przez USB i Ethernet (SCPI)
5-calowy ekran dotykowy
Możliwość wykonania konfiguracji niestandardowych, w tym rdzeni do 3 µm
-
Liczba kanałów: 1, 4, 12, 16, 24, 32, 48, 72
-
Liczba źródeł wewnętrznych: od 1 do 4
-
Dostępne długości fal: 450, 650, 780, 850, 1060, 1300, 1310, 1490, 1550, 1625, 1650 nm
-
Wersje jednomodowe i wielomodowe (MM zgodny z IEC 61280-4-1)
-
Detektory: 2 mm InGaAs, 5 mm Ge, detektor sferyczny
-
Opcja zdalnej głowicy pomiarowej
-
Konfiguracje niestandardowe, w tym małe średnice rdzeni
