Komora odbiciowa Bluetest RTS25

Bluetest RTS25 jest kompaktowym systemem testowym wykorzystującym ekranowaną komorę odbiciową do wykonywania pomiarów OTA (Over-The-Air) urządzeń bezprzewodowych.

Umożliwia weryfikację i porównywanie ich parametrów radiowych w kontrolowanych i powtarzalnym środowisku RIMP (bogatym, izotropowym środowisku wielodrożnym z zanikami Rayleigha), wytwarzanym wewnątrz komory przez silnie odbijające ściany, obrotnicę obiektu badanego (DUT) oraz obrotowe mieszadła modowe.

Generowane sprzętowo środowisko wielodrożne zapewnia właściwe warunki do oceny technik MIMO oraz mechanizmów dywersyfikacji antenowej. System obsługuje konfiguracje do 4×4 MIMO w standardzie, bez konieczności stosowania zewnętrznych modułów rozszerzających, co pozwala na testowanie m.in. standardów WLAN, w tym 802.11be (Wi-Fi 7).

W konfiguracji podstawowej system wyposażony jest w cztery anteny pomiarowe, z możliwością opcjonalnej rozbudowy do ośmiu torów antenowych. Opcjonalna, rozbudowana  konfiguracja umożliwia obsługę wyższych rzędów MIMO, jednoczesne podłączenie wielu przyrządów pomiarowych oraz prowadzenie testów wykrywania, zjawisk odczulania odbiornika (de-sense) i odporności na zakłócenia (np. ocena degradacji parametrów WLAN w obecności sygnału zakłócającego Bluetooth lub dwóch niezależnych układów Bluetooth).

System RTS25 umożliwia wykonywanie kluczowych pomiarów OTA służących do charakteryzacji parametrów radiowych badanego urządzenia:

• TRP (ang. Total Radiated Power) – całkowita moc wypromieniowana,
• TIS (ang. Total Isotropic Sensitivity) – całkowita czułość izotropowa,
• Przepustowość danych (ang. Data Throughput) - charakterystyka zależności rzeczywistej przepustowości od mocy sygnału odbieranego.

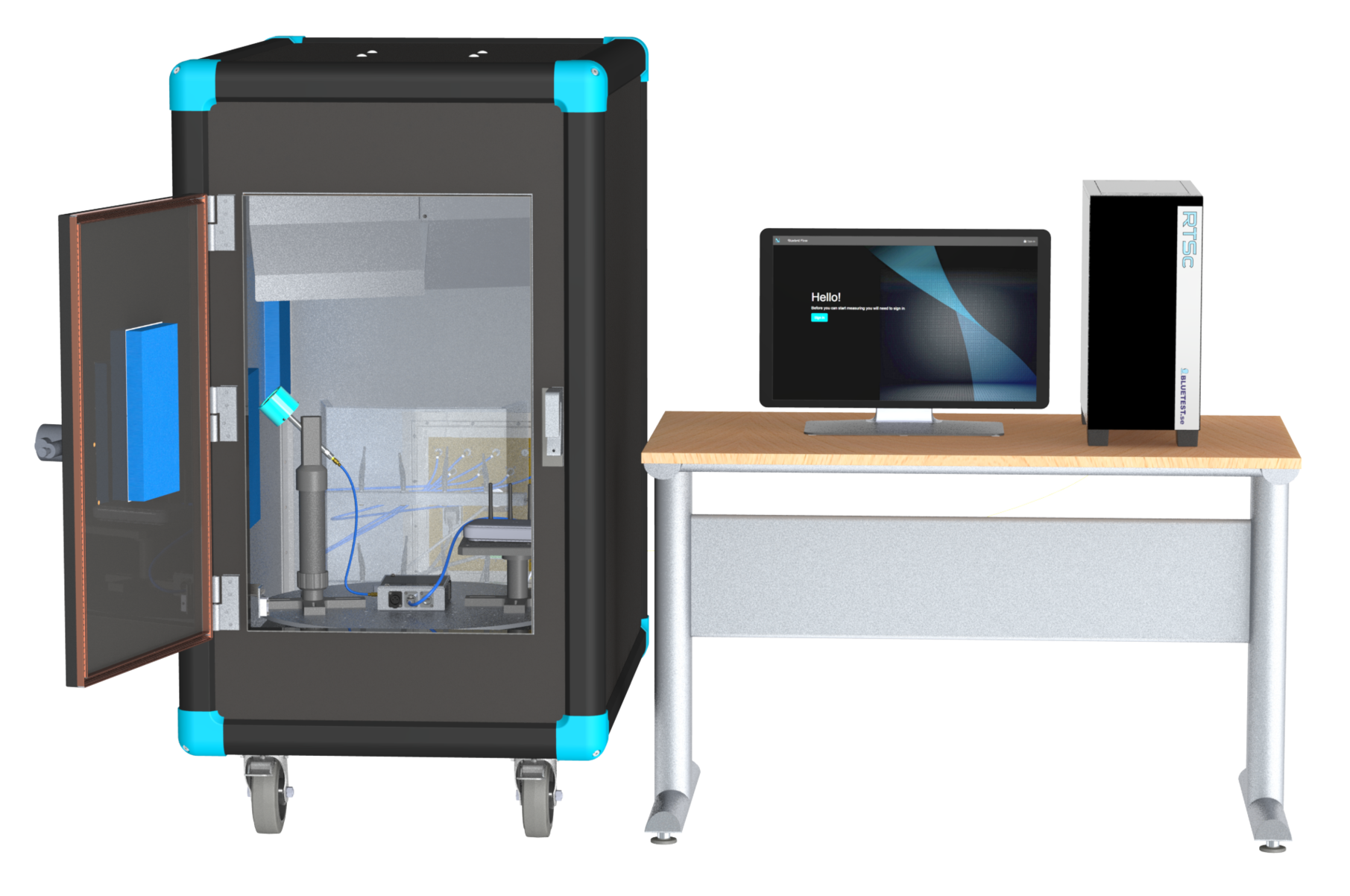

Kompaktowa konstrukcja, wysoka wydajność dla małych urządzeń

Komora RTS25 dostarczana jest w stanie w pełni zmontowanym (plug-and-play). Niewielka obudowa pozwala na instalację w typowych przestrzeniach biurowych lub laboratoriach – bez konieczności przeprowadzania wymagających prac adaptacyjnych.

Przestrzeń testowa o wymiarach 40 × 30 × 30 cm umożliwia montaż małych urządzeń elektronicznych, takich jak punkty dostępowe Wi-Fi, laptopy, urządzenia ubieralne oraz sensory, a także urządzenia takie jak głośniki, pomoce medyczne i produkty smart home, a następnie kompleksową ocenę ich anten i torów radiowych w kontrolowanym środowisku wielodrożnym.

System został zoptymalizowany do pomiarów urządzeń Bluetooth, WLAN oraz innych protokołów IoT pracujących w pasmach nielicencjonowanych (ISM) 2,4 GHz i 5 GHz, a także w paśmie 6,0–7,125 GHz wprowadzonym wraz z Wi-Fi 6E i wykorzystywanym również przez Wi-Fi 7.

W zastosowaniach wymagających szerszego zakresu częstotliwości roboczych model RTS25U rozszerza możliwości tej platformy w dół do 1,7 GHz oraz w górę do 8,0 GHz, zapewniając obsługę pasm komórkowych LTE oraz 5G NR mieszczących się w tym przedziale. Sprawia to, że RTS25U doskonale nadaje się do testowania urządzeń wielosystemowych (multi-radio), takich jak smartfony, moduły łączności pojazdowej czy bramki IoT, dla których weryfikacja równolegle pracujących technologii komórkowych oraz łączy krótkiego zasięgu wymagałaby stosowania odrębnych stanowisk pomiarowych.

Procedurę kalibracji komory można przeprowadzić w czasie poniżej 15 minut przy użyciu własnego wektorowego analizatora sieciowego (VNA) lub z wykorzystaniem zewnętrznej usługi kalibracyjnej bazującej na predefiniowanych plikach kalibracyjnych.

Panel złącz i przepustów sygnałowych dla badanego urządzenia (DUT) zapewnia elastyczne opcje zasilania oraz tory komunikacji cyfrowej, w tym: linie zasilające AC/DC, interfejs Ethernet (1/2,5/5/10 Gb/s), USB, RS-232 oraz obsługę interfejsu Bluetooth 4/5 HCI. Dostępne programy szkoleń, opcje rozbudowy sprzętowej oraz plany wsparcia serwisowego gwarantują ciągłą zgodność stanowiska z dynamicznie ewoluującymi standardami radiowymi.

Sterowanie za pomocą platformy oprogramowania Bluetest Flow

System RTS25 został zaprojektowany do współpracy z platformą oprogramowania Bluetest Flow. Flow to zintegrowane środowisko pomiarowo-analityczne oferujące funkcje pozwalające na bezproblemowe testowanie skomplikowanych rozwiązań bezprzewodowych. Zapewnia elastyczność i wysoką precyzję pomiarów OTA. Zostało stworzone w oparciu o sprawdzone algorytmy i metody badawcze, tworząc unikalne narzędzie do realizacji zaawansowanych procedur pomiarowych OTA.

Platforma Flow składa się z trzech głównych komponentów:

• Flow Manager - moduł do zdalnej konfiguracji parametrów pomiarowych.
• Flow Touch - interfejs webowy do monitorowania i sterowania pracą komory, dostępny z poziomu wbudowanego panelu dotykowego lub dowolnego urządzenia sieciowego.
• Flow Analyzer - narzędzie analityczne oparte na relacyjnej bazie danych, służące do indeksowania, tagowania, porównywaniu wyników, eksportu danych surowych oraz automatycznego generowania raportów w formacie HTML.
