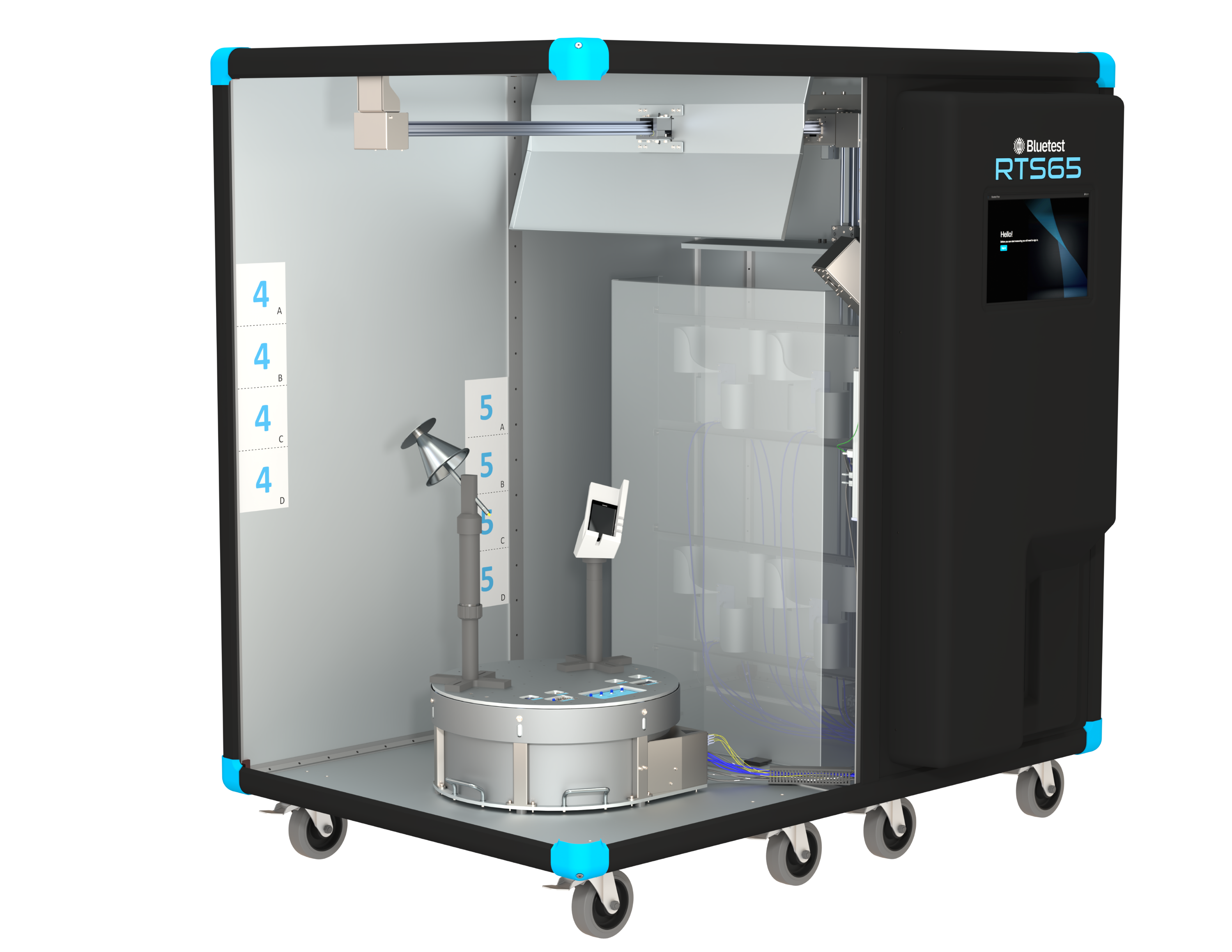

Komora odbiciowa Bluetest RTS65

Bluetest RTS65 jest systemem testowym zorientowanym na maksymalną wydajność pracy, wykorzystującym ekranowaną komorę odbiciową do wykonywania pomiarów OTA (Over-The-Air) urządzeń bezprzewodowych.

System zapewnia szybkie, w pełni powtarzalne pomiary OTA w środowisku wielodrożnym RIMP (bogatym, izotropowym środowisku wielodrożnym z zanikami Rayleigha), generowanym przez odbijające ściany wewnętrzne komory, mieszadła modowe oraz stolik obrotowy dla obiektu badanego (DUT).

Środowisko wielodrożne działa w sposób ciągły i domyślny, a przejście z testów SISO do realistycznej ewaluacji MIMO wymaga zazwyczaj jedynie podłączenia kilku dodatkowych przewodów oraz testera komunikacji radiowej obsługującego standard MIMO. System umożliwia ewaluację parametrów torów radiowych oraz charakterystyk antenowych urządzeń WLAN, 4G i 5G.

RTS65 jest dostępny w konfiguracjach z 4, 8 lub 16 antenami pomiarowymi sub-12 GHz. Umożliwia aktywne pomiary MIMO 2×2 / 4×4 / 8×8 oraz rozszerzone modelowanie kanału radiowego po sparowaniu z emulatorem kanału, obejmujące zjawisko Dopplera, profile opóźnień i korelację MIMO. System zapewnia wsparcie dla wiodących na rynku marek emulatorów.

Urządzenie umożliwia również wykonywanie testów interferencji, desensytyzacji i procedur przełączania poprzez jednoczesne doprowadzenie do komory sygnałów z wielu technologii dostępu radiowego (RAT), np. WLAN + LTE oraz podczas działania przy agregacji nośnych. Obejmuje to również zastosowania poza rynkiem smartfonów, takie jak samochodowe systemy multimedialne korzystające równolegle z modułów Bluetooth, WLAN i LTE.

Najnowsza konfiguracja RTS65 oferuje do 16 portów pomiarowych sub-12 GHz, umożliwiając zaawansowane testy łączenia wielu pasm częstotliwości 5G.

Opcjonalne rozszerzenie 5G/mmWave zwiększa zakres roboczy do wyższych częstotliwości, w tym umożliwia izotropowe pomiary w paśmie 28–43 GHz (zakres FR2). System obsługuje fale milimetrowe mmWave FR2, w tym 28 i 39 GHz.

System jest dostarczany z platformą oprogramowania Bluetest Flow oraz wbudowanym serwerem Flow Server. Procedury pomiarowe są wykonywane bezpośrednio na serwerze, a dane zapisywane w zabezpieczonej wewnętrznej bazie danych. Eliminuje to konflikty sprzętowe, błędy sterowników i problemy z oprogramowaniem zewnętrznych komputerów PC.

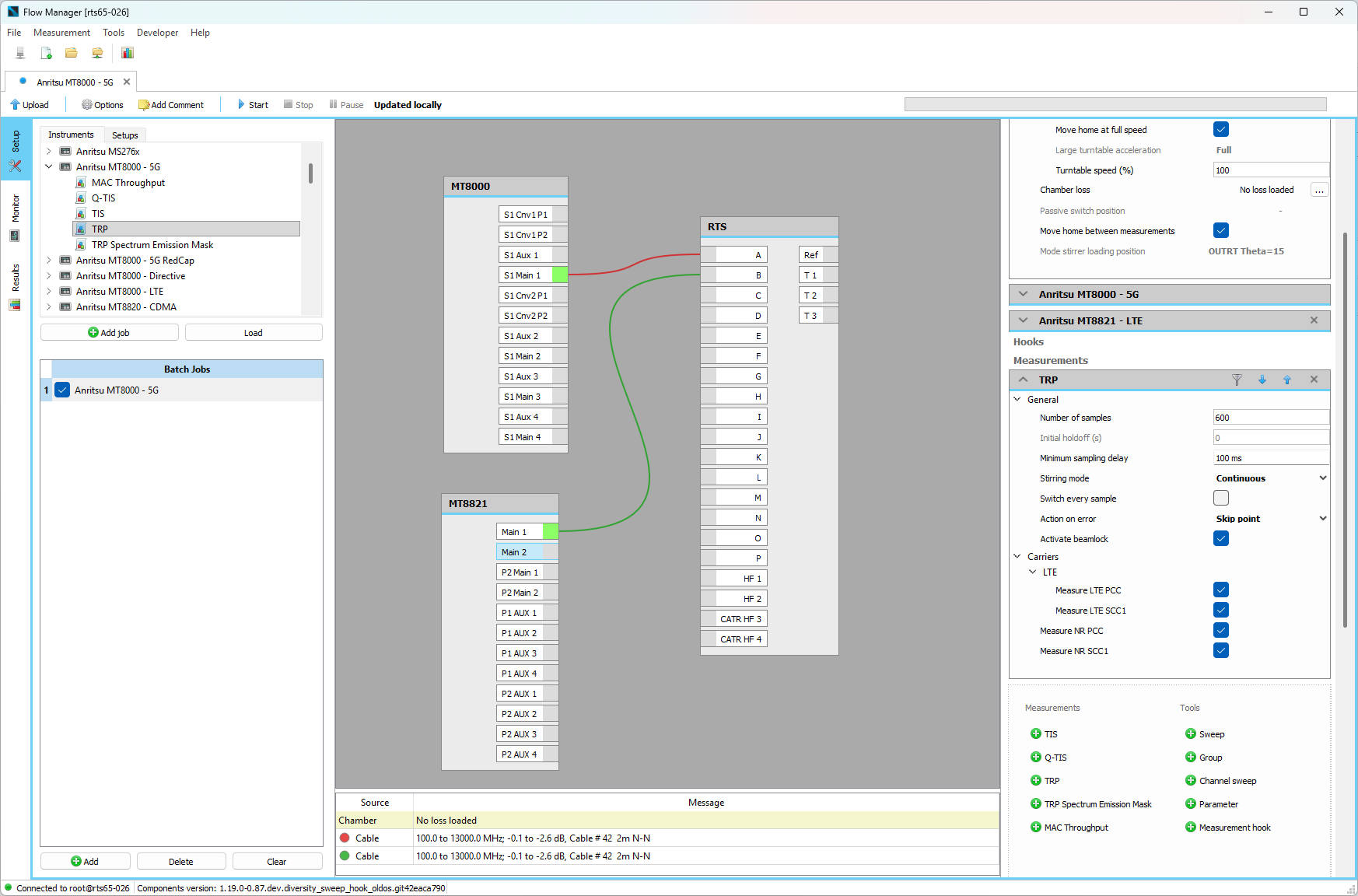

• Flow Manager jest przeznaczony do zaawansowanej konfiguracji pomiarów oraz tworzenia wielu pomiarów wsadowych z podziałem na częstotliwość, rodzaj modulacji, standard transmisyjny i typ testu.
• Flow Touch jest interfejsem dostępnym na zintegrowanym ekranie dotykowym o wysokiej rozdzielczości oraz przez przeglądarkę internetową na dowolnym urządzeniu. Umożliwia uruchamianie, zatrzymywanie i monitorowanie testów, pracę zespołową wielu użytkowników, podgląd obrazu z kamery oraz sterowanie interfejsami komunikacyjnymi DUT.
• Flow Analyzer służy do podglądu i analizy wyników oraz wyszukiwania danych w bazie według daty, typu urządzenia, rodzaju testu, częstotliwości i innych kryteriów. Umożliwia generowanie porównań, rysowanie wykresów, import i eksport danych oraz import plików ze starszych wersji oprogramowania.

W ramach opcjonalnego wyposażenia RTS65 może zostać wyposażony w linie zasilające AC/DC oraz łącza komunikacyjne USB i GbE wyprowadzone na szczycie stolika obrotowego. Wykorzystują one transmisję światłowodową w celu zminimalizowania ryzyka upływu prądu i generowania zakłóceń.

Opcjonalna kamera wewnątrzkomorowa umożliwia zapis zdjęć i materiałów wideo archiwizowanych bezpośrednio z wynikami pomiarów.  Rejestrator temperatury zapisuje temperaturę panującą wewnątrz komory i powiązaną z danym punktem pomiarowym.

System zapewnia bezpieczne logowanie użytkowników z wieloma poziomami uprawnień oraz szyfrowaną protokołem SSL komunikację pomiędzy aplikacjami klienckimi Flow a zintegrowanym serwerem Flow Server. RTS65 wyposażono również w zintegrowane oświetlenie LED.
